背景概述

隨著移動技術的發展，許多傳統的電子產品也開始增加移動方面的功能，比如過去只能用來看時間的手表，現今也可以通過智能手機或家庭網絡與互聯網相連，顯示來電信息、Twitter和新聞feeds、天氣信息等內容。

這種新手表可被稱作智能手表，某些已經上市銷售，某些還處于樣品測試階段。這類產品主要是為消費者在不方便使用智能手機的情況下使用而設計的，比如正在騎自行車或手上提滿了東西的時候，根據使用人群的不同，智能手表的種類和功能也不同。

智能手表，作為現代科技與時尚設計的完美結合，已經逐漸成為了人們?nèi)粘Ｉ钪胁豢苫蛉钡闹悄茉O(shè)備之一。它不僅具備傳統手表的時間顯示功能，更融入了健康監測、信息提醒、移動支付等多種智能化特性，為用戶帶來了更加便捷、高效的生活體驗。

圣邦微SGM2046在智能手表中的應用案例

在智能手表項目中，客戶需要一顆超小型的LDO芯片，要求超低功耗，并且最好是一顆國產的，客戶供電部分采用了鋰離子電池供電，電池電壓4.2V，給客戶推薦了一顆圣邦微的SGM2046系列的LDO做降壓，降壓至3.3V給外部傳感器供電，工作時的電流需求500mA以上，另外一顆降壓至1.8V給MCU供電，電流要求100mA以內。SGM2046是一款超小型封裝的LDO，尺寸只有0.8mm*1.2mm，非常適合小型化產品的應用，并且SGM2046系列待機功耗非常低，小于1μA，又有超高電源抑制比，因此可更長時間使用于小型化低功耗設備。

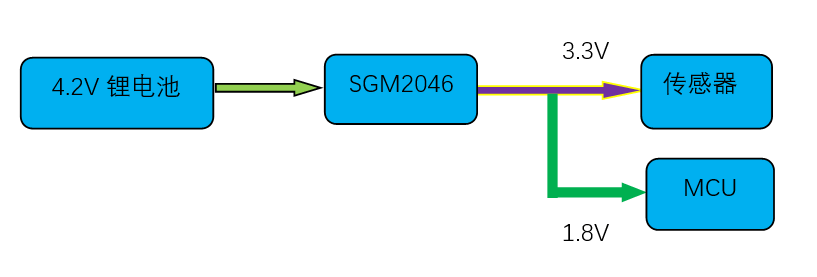

?系統應用框圖：

SGM2046系列技術參數和應用電路

SGM2046是一款采用CMOS工藝設計的超高電源抑制比（PSRR）、快速瞬態響應、低噪聲和低壓差線性穩壓器，能夠提供1.2A的輸出電流。其工作輸入電壓范圍為0.5V至5.5V，偏置電源電壓范圍為2.5V至5.5V，可調輸出電壓范圍為0.5V至3.3V。該器件的其他特性包括邏輯控制關斷模式、短路電流限制和熱關斷保護。此外，SGM2046還具備自動放電功能，可在關斷狀態下快速放電。

SGM2046采用綠色WLCSP-0.8×1.2-6B-B封裝，其工作溫度范圍為-40℃至+125℃。

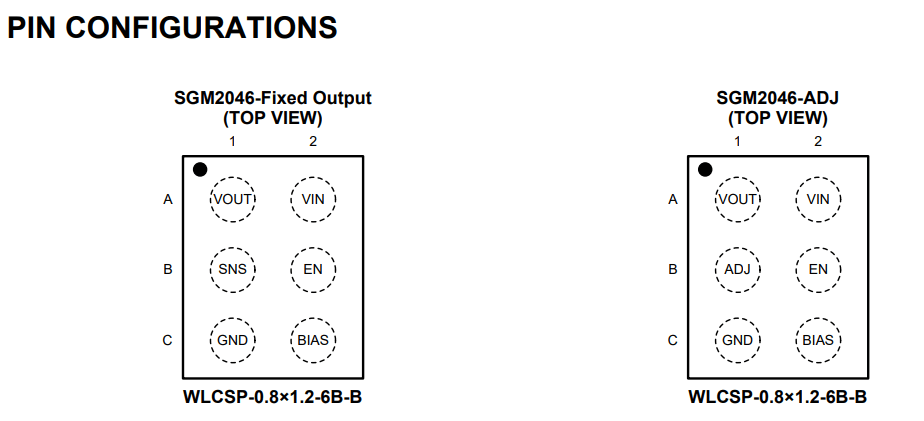

?SGM2046引腳示意圖：

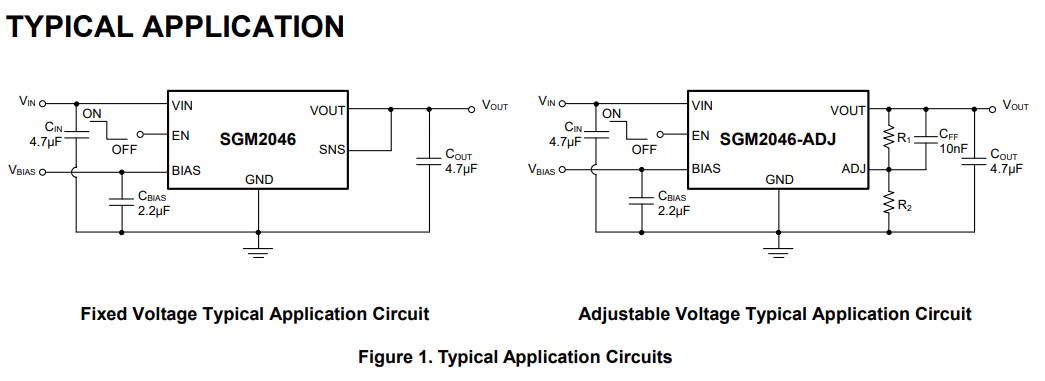

?典型應用電路:

SGM2046的產品特性

• Input Supply Voltage Range: 0.5V to 5.5V
• Bias Supply Voltage Range: 2.5V to 5.5V
• 0.5V 至 3.3V / Adjustable Output Voltage Range: 0.5V to 3.3V
• Output Voltage Accuracy: ±0.8% at +25℃
• High PSRR: 68dB (TYP) at 1kHz
• Low Dropout Voltage: 60mV (TYP) at 1.2A
• Low Bias Input Current: 35μA (TYP)
• Very Low Bias Input Current in Shutdown: < 1μA
• Low Noise: 29μVRMS (TYP)
• Fast Load Transient Response
• Output Current Limit
• Stable with Small Case Size Ceramic Capacitors
• Thermal Shutdown Protection
• Logic Level Enable Input for ON/OFF Control
• -40℃ 至 +125℃ / -40℃ to +125℃ Operating Temperature Range
• / Available in a Green WLCSP-0.8×1.2-6B-B Package

應用領域

• 便攜式設備（Portable Equipment）
• 智能手機（Smartphone）
• 工業與醫療設備（Industrial and medical Equipment）
