拓爾微在智能門鎖中應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：黃修銅 Tanner Huang
- 分類： TOLL, 產品線, 方案, 智能家居
- 標簽： Class-D Audio AMP, DCDC, 智能門鎖, 有刷馬達驅動
背景概述

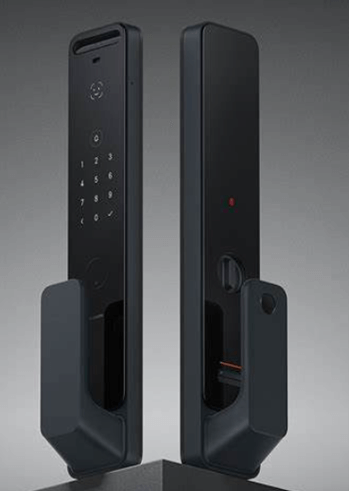

智能門鎖是以生物識別、物聯網、加密技術為核心的新型門禁系統，通過無鑰匙化操作、遠程智能控制、全場景智能聯動??三大核心能力，重構了家庭安防從被動防御到主動守護的底層邏輯，成為智能家居時代連接物理空間與數字身份的關鍵樞紐。
智能門鎖的工作原理可以概括為三個關鍵環節：身份識別系統，通過指紋、密碼、NFC、人臉識別等多種方式對用戶身份進行驗證，識別正確身份信息后，系統會生成開鎖信號；控制單元， MCU為核心，配以存儲器、時鐘、按鍵等電子元器件，接收識別系統信號，驗證通過后發出開鎖指令；執行機構，電機接收控制單元的指令后，帶動鎖芯轉動，實現開鎖、上鎖動作。

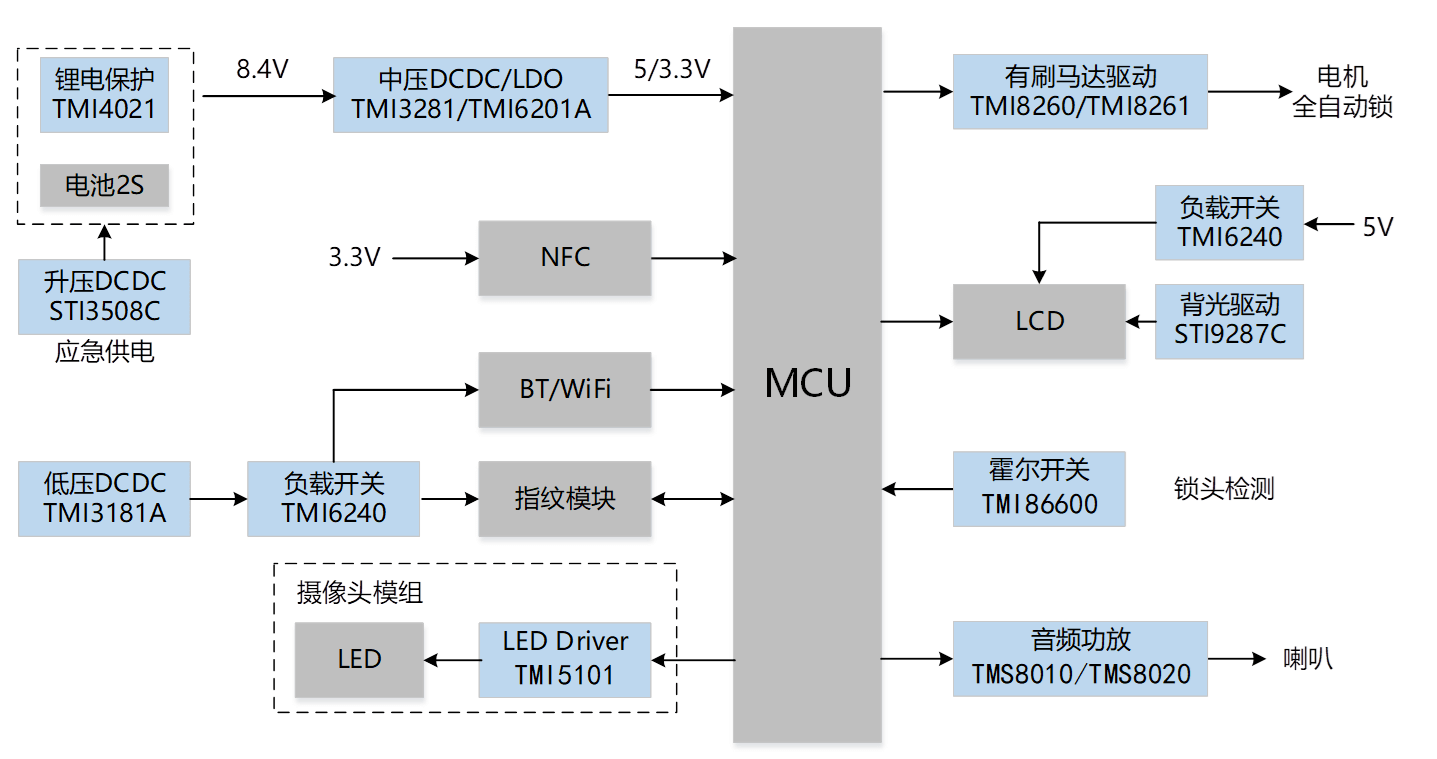

拓爾微在智能門鎖中應用

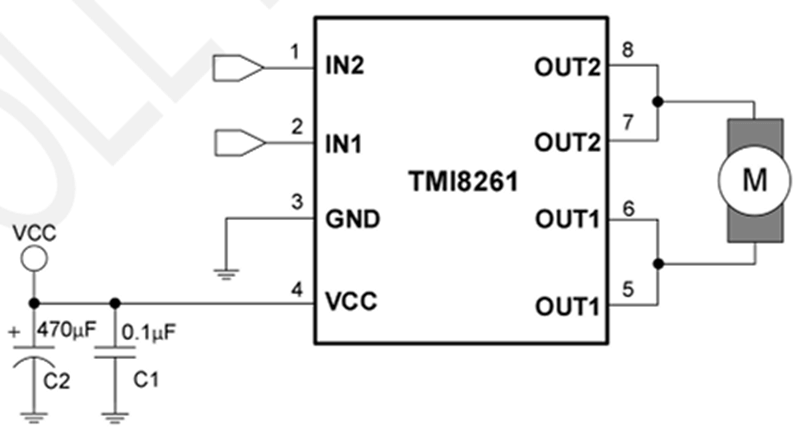

(1) TMI8261有刷馬達驅動
- 單通道H橋馬達驅動器
- 電壓范圍3-18V
- 8A峰值輸出，5A持續輸出能力
- Rdson：63-65mΩ
- 故障保護，包括欠壓鎖定 (UVLO)、過流保護 (OCP) 和過熱保護 (TSD)

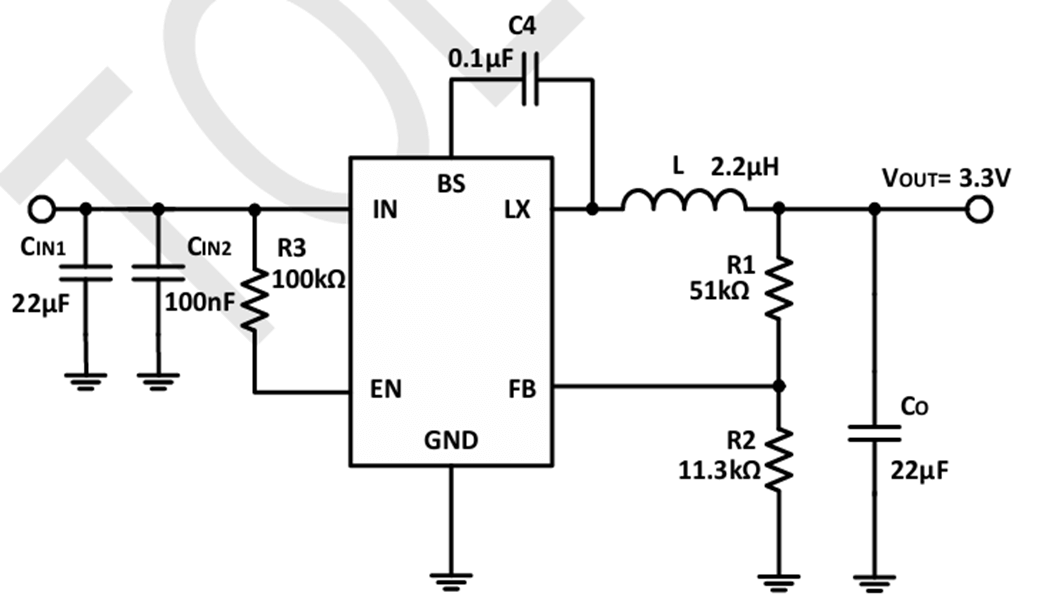

（2）TMI3281 同步降壓、高效率、高占空比 中壓DCDC
- 高效率：在5V電壓下最高可達95%
- 電壓范圍3.5-18V，1MHz開關頻率
- Hiccup模式的輸出短路保護，降低溫升
- 內置19V OVP保護，3.5V低啟動電壓
- 最大占空比可達96%，適用于2節鋰電池轉5/3.3V的應用

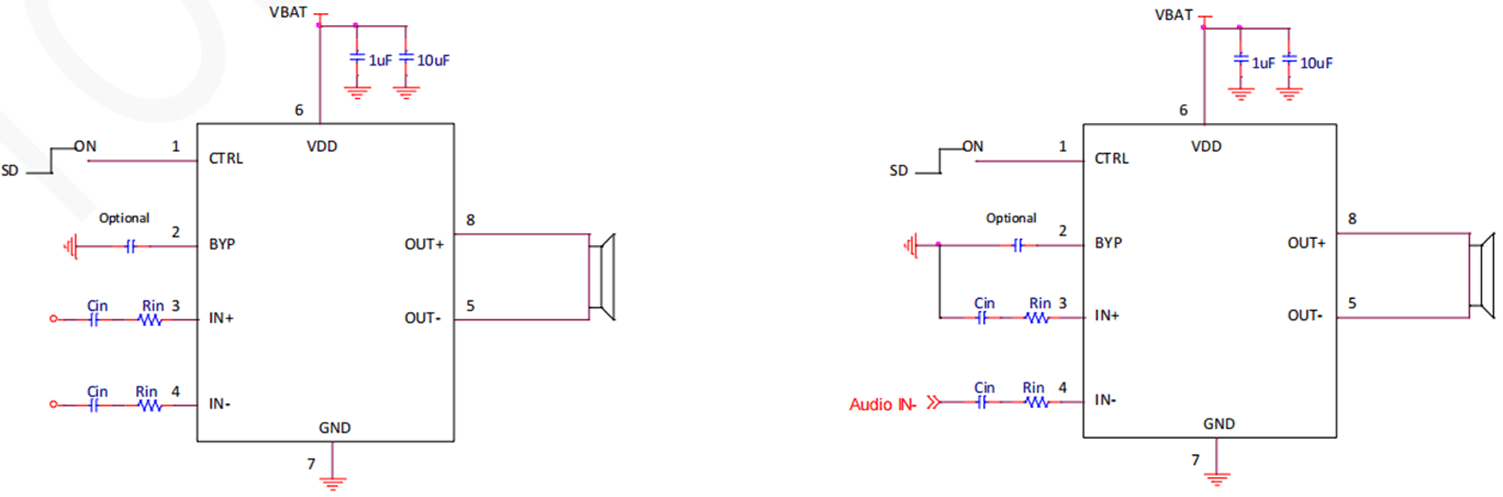

（3）TMS8010/8020單通道3W系列Class-D Audio AMP
- 寬輸入電壓范圍：2.5V to 6.0V
- 3.2W@10%THD輸出，4Ω負載，5V電源
- 支持Class AB 輸出
- 超低噪音，低功耗Shutdown Current <1μA
- 大信號不削波，軟驅動抑制EMI
- 具有短路保護、過壓保護功能

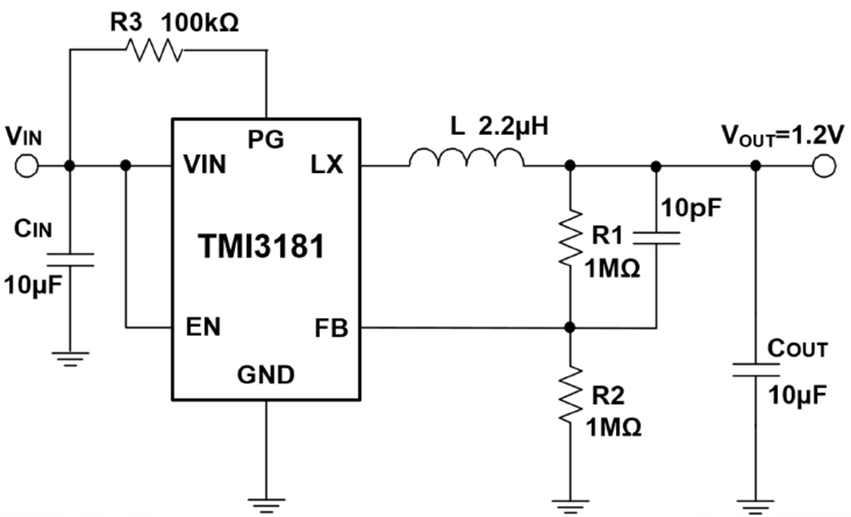

（4）TMI3181A/D 超低功耗 低壓DCDC
- 工作電壓2.5-7V，耐壓高至10V，輸出電流可達1A，Vout電壓最低可到0.6V
- OVP保護點7.4V（適用于四節滿電干電池）
- 0.1~20mA小電流時，效率高達80％以上
- 靜態電流：3uA，超低功耗

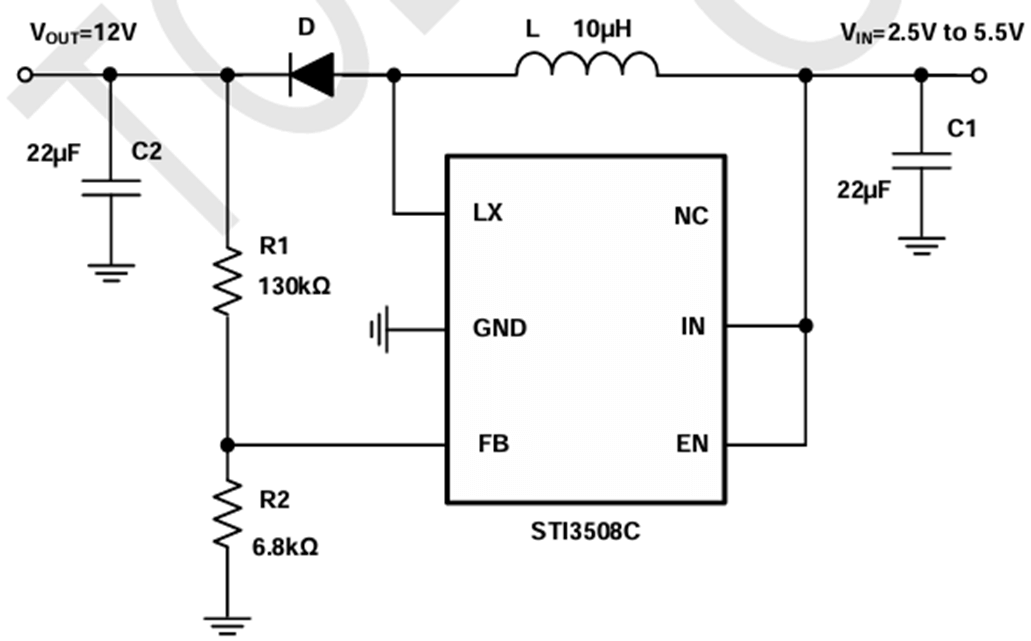

（5）STI3508C 高效率 低紋波Boost
- 2.5-5.5V輸入電壓范圍
- 1.2MHz工作頻率
- 2.5A開關限流
- 高效率，12V輸出效率80%以上
