納芯微在NSD3604-Q1汽車電機行業中的應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：趙婉利 wendy Zhao
- 分類： NOVOSENSE, 產品線, 方案, 汽車電子
- 標簽： 車載半橋柵極驅動芯片
NSD3604-Q1系列是一款4通道半橋柵極驅動芯片，支持12V車載電池系統，能承受40V拋負載電壓?？瑟?dú)立驅動最多16顆外置MOSFET，實現平均電流10A以上直流有刷電機控制；該系列也可以作為多通道高邊開關驅動使用。非常適合用于多電機或多負載應用，如車門模塊，座椅控制器，電動尾門和區域控制器等車載應用場景。
納芯微NSD3604-Q1系列在汽車電機行業中的應用
電機驅動系統是汽車電動化的核心組成部分，廣泛應用于新能源汽車（EV/HEV）、傳統燃油車的輔助系統以及智能駕駛執行機構，直流有刷電機，結構簡單，成本低，維護需求高，包括有車窗升降、座椅調節、電動踏板、雨刮器等，直流無刷電機（BLDC），高效率，長壽命，需電子換向，如電子水泵、冷卻風扇、電動助力轉向（EPS）等。

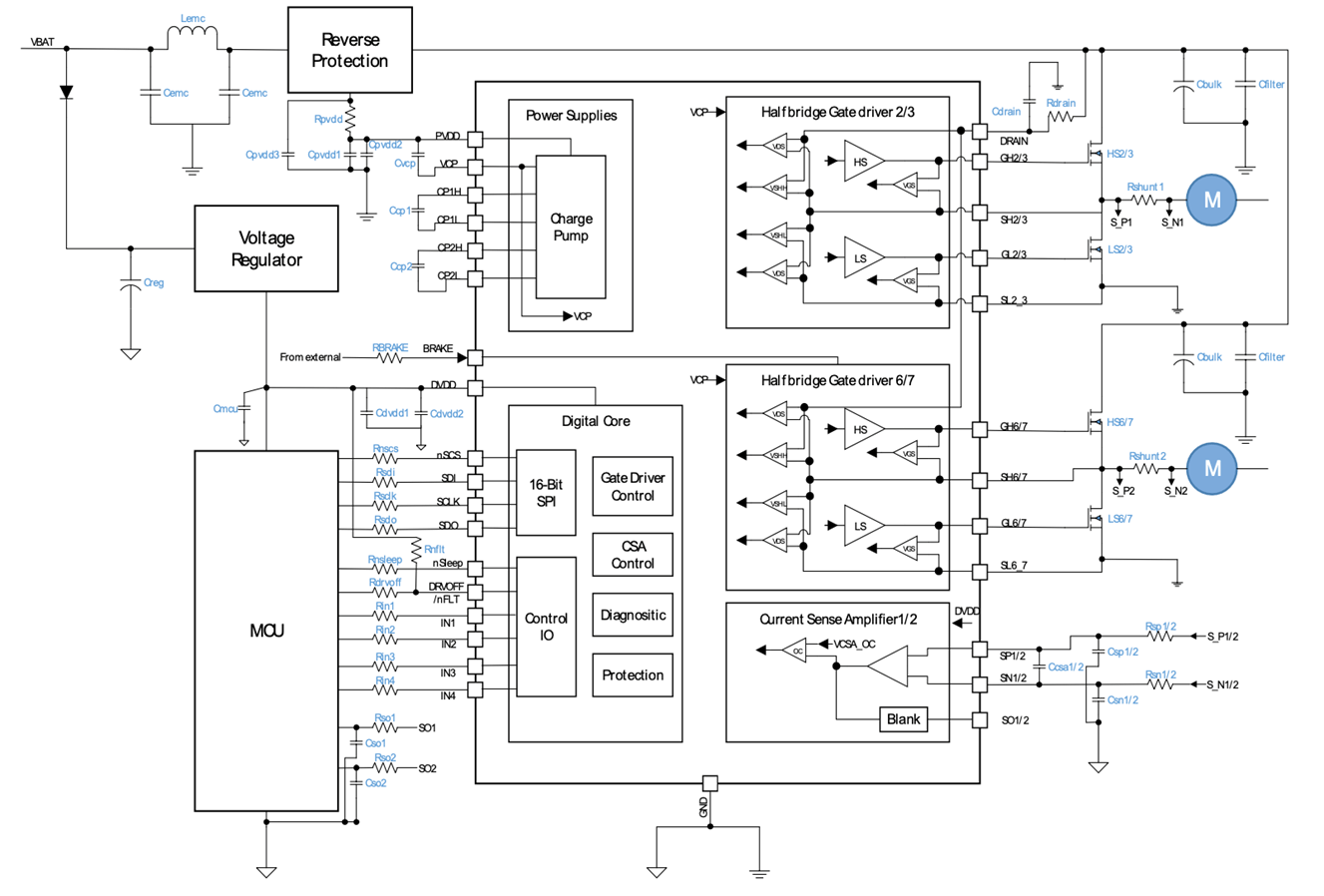

NSD3604-Q1技術和應用電路
- 寬工作電壓：4.9V – 37V（最大值40V）
- 4通道半橋柵極驅動
- 可配置時序充放電電流驅動(CCPD)以優化EMC性能
- 集成2級電荷泵實現100% PWM占空比
- 集成2路可編程寬輸入電流檢測運放

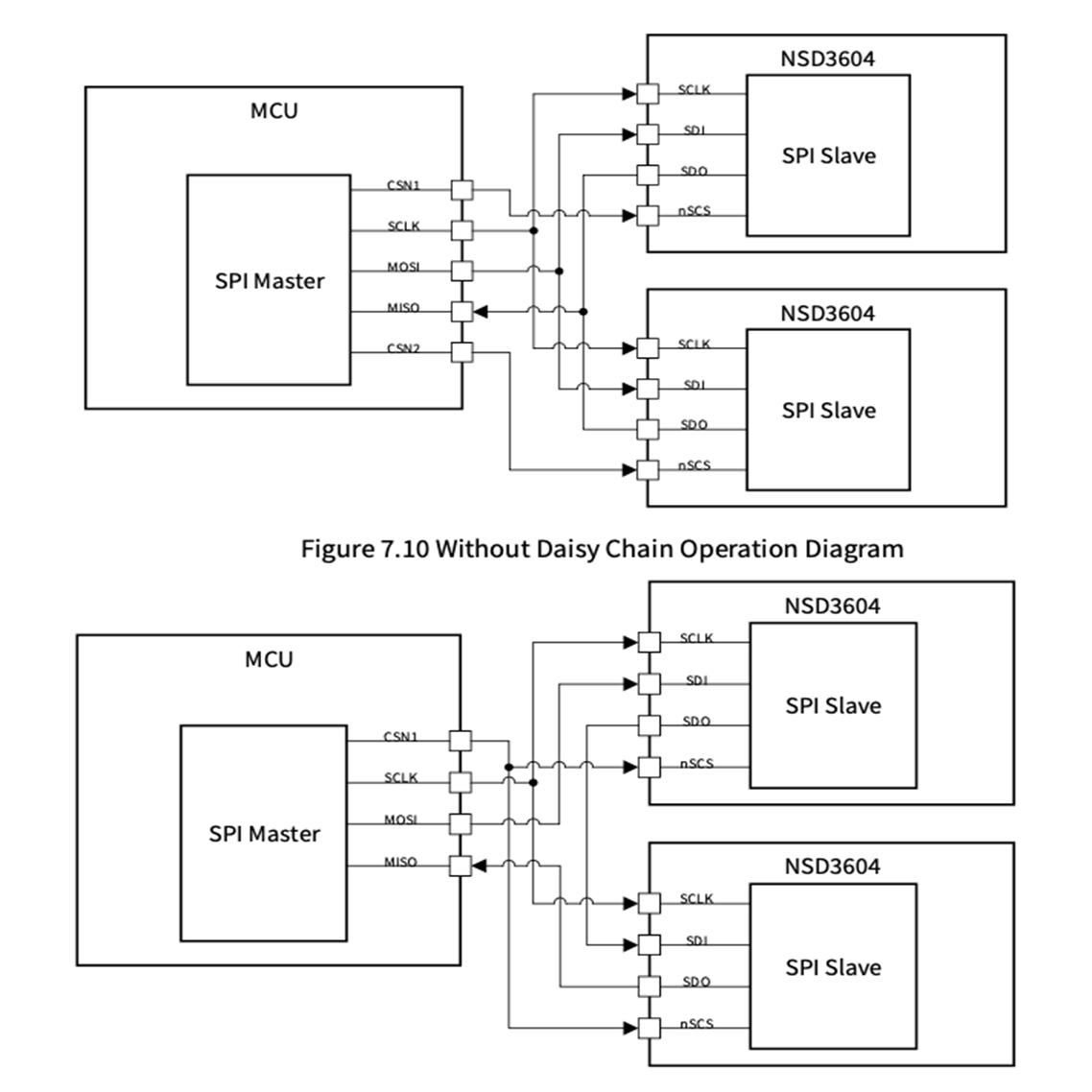

- 支持16位 10MHZ SPI通信
- 支持負載診斷與保護功能
- 工作溫度：Tj=-40°C~150°C
- 封裝形式：VQFN40，VQFN56
- AEC-Q100認證
應用場景
- 汽車車身控制器
- 汽車區域控制器
- 座椅控制器/尾門控制器/電動踏板
- 電磁閥
